Leistungen für Gießereien

Gießereitechnik: Kokillen und Modelleinrichtungen

Q: Für welche Gussverfahren fertigen Sie Kokillen?

Wir entwickeln und fertigen komplexe Gussformen für die energiesparende anorganische Kernfertigung und das organische Warmbox-Verfahren.

Damit Ihre Produktion permanent im Fluss bleibt: Gusswerkzeuge in höchster Qualität, schnell geliefert und zu gut kalkulierbaren Preisen.

Kokillen

Gussformen für Kern- und Warmbox-Verfahren

Die Entwicklung und Fertigung komplexer Gussformen für die energiesparende anorganische Kernfertigung oder das organische Warmbox-Verfahren ist eines unserer Spezialgebiete. Vertrauen Sie auf langjähriges Know-how - auch unsere Prototypen und Kleinserien-Gussteile werden höchsten Qualitätsansprüchen gerecht.

Nutzen Sie unsere Beratung schon in der Planungsphase, um Folgekosten gering zu halten: Unsere Ingenieure stimmen Konstruktion und Fertigung eng mit Ihnen ab.

Modelleinrichtungen

Modellplatten für DISAMATIC-Anlagen

Wir sind Spezialisten in der DISAMATIC-Modellplatten-Herstellung - für die modernste Gussfertigung in Serie. Wir liefern Modelleinrichtungen für horizontale und vertikale Formverfahren:

Platten 5-achsig aus einem Block gefräst (Stahl 1.2312)
Positionsgenauigkeit unter 0,05 mm
Konturabweichungen unter 0,1 mm
Oberflächenqualität für höchste Ansprüche
Inklusive Anschnittsystem
Kernkasten mit 15 bis 40 Kavitäten
Kerneinlegerplatte und Entgratwerkzeug

Lieferung: frei Haus innerhalb von 5 Wochen.

Serieneinrichtung aus Stahl 1.2312 für einen Radträger

Referenzarbeiten

Beispiele aus unserer Fertigung

Ein Auszug aus realen Projekten - von der Kokille bis zur komplexen Modellplatte.

Kokille aus 1.2343 in der Montage — **Kokille**Aus 1.2343 auf 1.200 N/mm² vergütet, in der Montage.

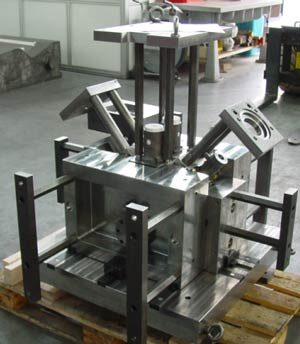

Kokille mit Grundplatte, Seitenteilen, Ober- und Unterzug — **Kokille, mehrteilig**Grundplatte, 4 Seitenteile, Unterzug, Oberzug und 2 Schrägzüge.

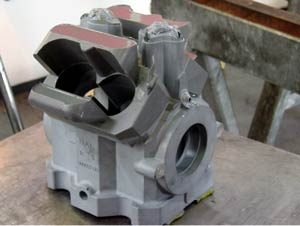

Gussrohteil aus der Kokille — **Gussrohteil**Ergebnis aus der Kokillenfertigung.

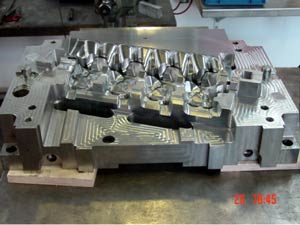

**Kernkasten**Konturteile eines Kernkastens.

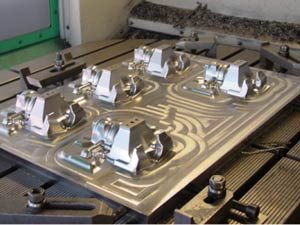

DISAMATIC-Modellplatte mit fünf Gravuren — **Modellplatte**DISAMATIC-Modellplatte mit 5 Gravuren.

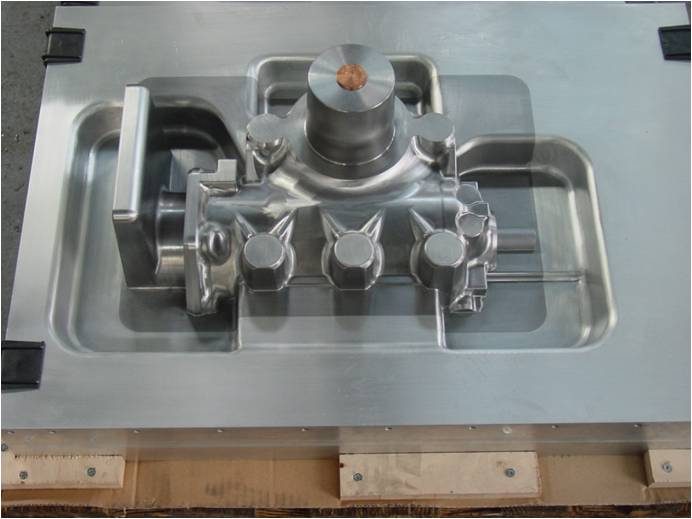

**Lenkgetriebe**Komplexere Modellplatte für ein Lenkgetriebe.

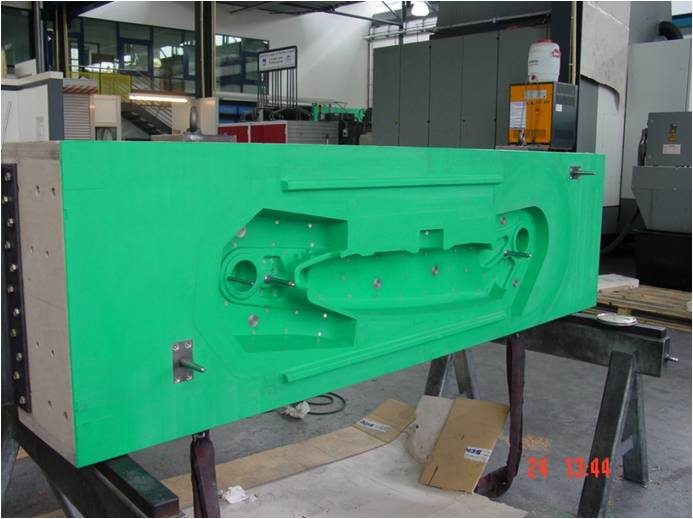

Laminierter Unterkasten aus Hartschaum — **Hartschaum-Form**Laminierter Unterkasten.

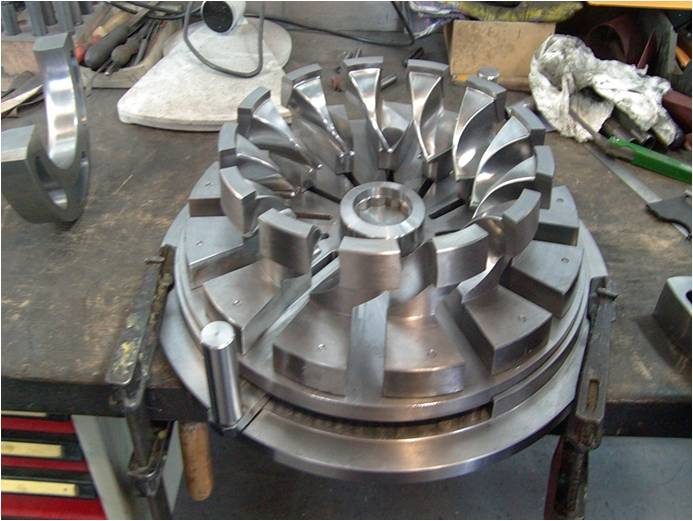

Form zur Herstellung von Wachsmodellen — **Form für Wachsmodelle**Werkzeug zur Herstellung von Wachsmodellen.

So läuft Ihr Projekt ab

Anfrage

Sie schicken uns Ihre CAD-Daten oder beschreiben die Aufgabe - per Formular, Mail oder Telefon.

Beratung & Angebot

Unsere Ingenieure prüfen die Daten, beraten zu Verfahren und Folgekosten und kalkulieren verbindlich.

Entwicklung & Fertigung

Konstruktion in CAD/CAM, Fertigung auf 5-Achs-Zentren - eng abgestimmt, nach ISO 9001.

Vermessung & Lieferung

Qualitätskontrolle auf der CNC-Messmaschine, dokumentiert - Modellplatten frei Haus in 5 Wochen.

Häufige Fragen

Wie schnell liefern Sie Modelleinrichtungen?

Modelleinrichtungen für DISAMATIC-Anlagen liefern wir innerhalb von 5 Wochen frei Haus - inklusive Anschnittsystem.

Welche Genauigkeiten erreichen Ihre Modellplatten?

Positionsgenauigkeit unter 0,05 mm, Konturabweichungen unter 0,1 mm, Oberflächenqualität für höchste Ansprüche. Gefräst wird 5-achsig aus einem Block Stahl 1.2312.

Für welche Gussverfahren fertigen Sie Kokillen?

Für die energiesparende anorganische Kernfertigung und das organische Warmbox-Verfahren. Auch Prototypen- und Kleinserien-Gussteile gehören zu unserem Programm.

Mit welchen CAD-Daten können Sie arbeiten?

Wir übernehmen, prüfen und bearbeiten Ihre Daten unter anderem mit Catia, Pro/ENGINEER, Tebis und AutoCAD - und entwickeln auf Wunsch von der Idee bis zum fertigen Produkt. Details finden Sie auf der Seite Technik.

Kokille oder Modellplatte anzufragen?

Schicken Sie uns Ihre Anfrage - unsere Ingenieure melden sich mit einer ehrlichen Einschätzung zu Machbarkeit, Terminen und Kosten.

Projekt anfragen 030 6576 2784

DIN EN ISO 9001 zertifiziert - Modellplatten frei Haus in 5 Wochen.
